閉式鍛造壓力機
專業從事鍛壓設備及自動化的研發、生產、銷售,并為客戶提供個性化、多樣化、系統化服務的高新技術型企業Quick navigation

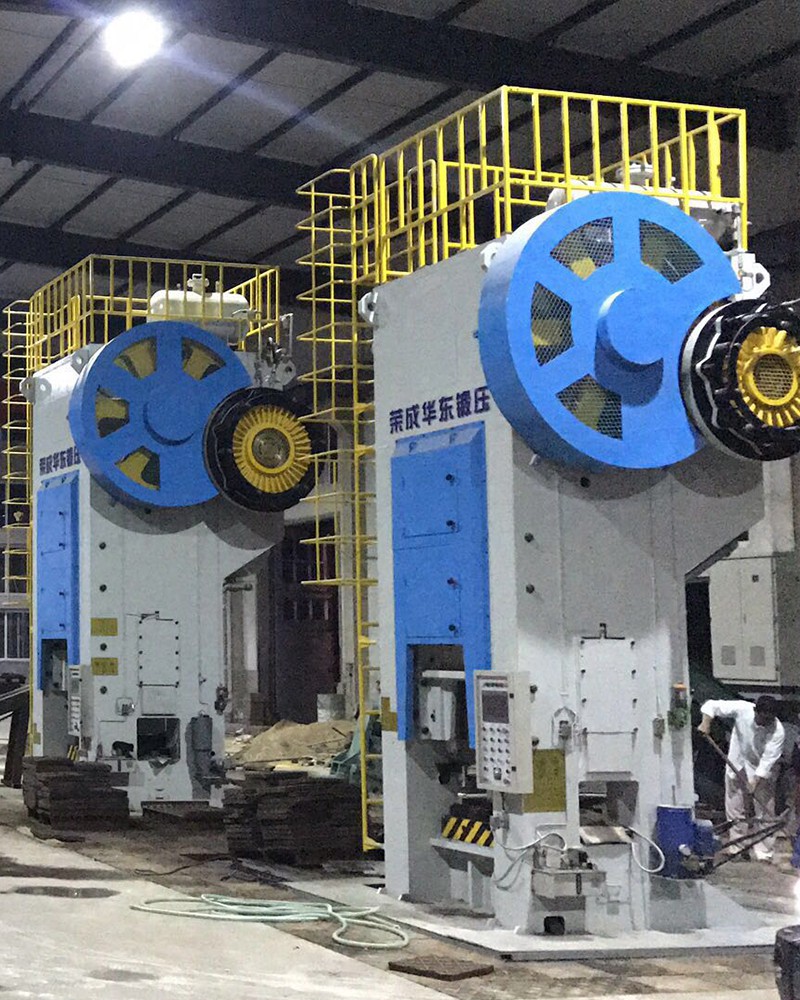

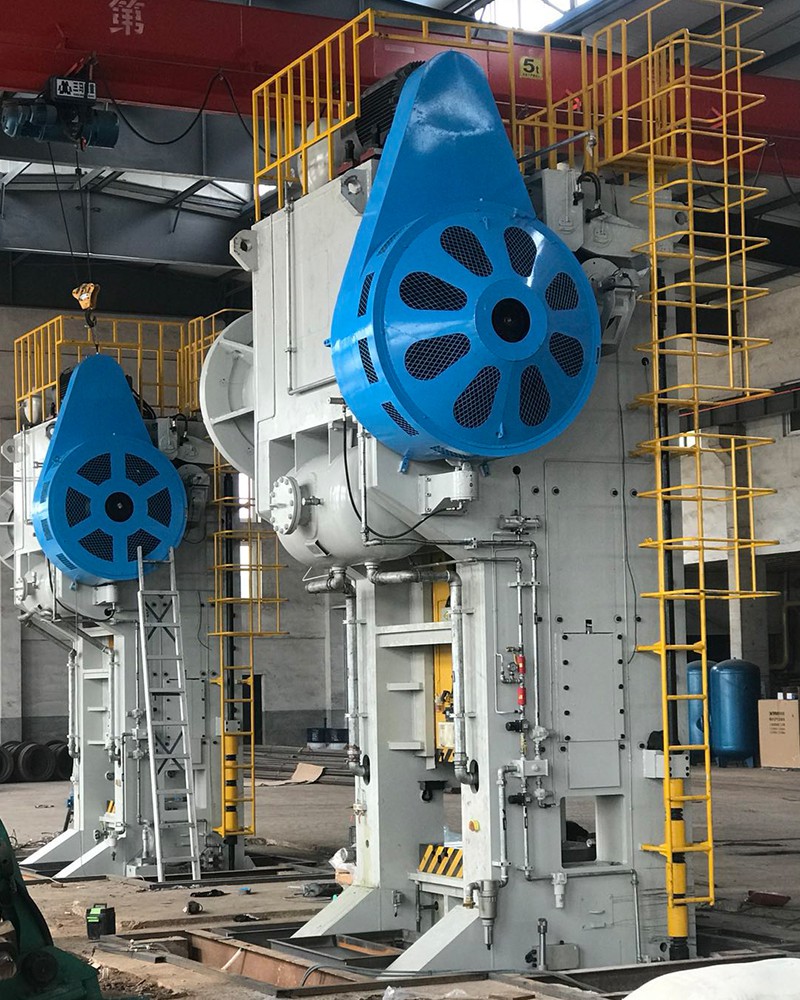

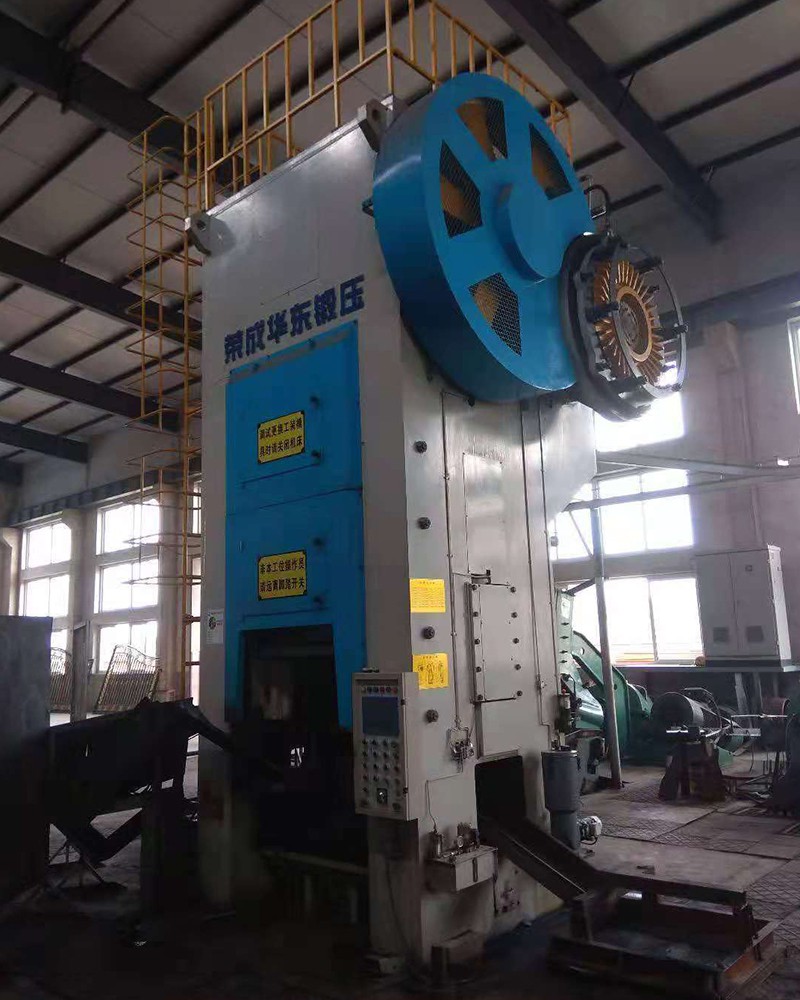

JARD31系列多工位鍛造壓力機
JARD31 series multi-stage forging press
主要功能和特點：
Main Structure Features:
具有較強的抗偏載能力，適合一般鍛件的多工位鍛造工藝
Its strong anti-offset loading ability is suitable for multi-station forging process of general forgings
單次打擊能量大，打擊速度快，模具使用壽命長
Huge power per strike and quick speed extend the service life of mold
較大的公稱力行程，適合溫鍛和擠壓類零件的鍛造
Greater nominal pressure is suitable for warm forging and forging of extrusion part
連桿與滑塊采用柱面連接，滑塊采用矩形八面超長導軌導向，導向精度高
Con-rod and cam-block are connected by cylinder, the latter guided by rectangular octahedral super-long guide rail with highly precise guidance
傳動系統采用兩級傳動，偏心軸結構（大行程壓機采用曲軸結構）
It has a two-stage driving system with eccentric spindle structure (crankshaft-structured large-stroke press)
設有上下頂料裝置
It is equipped with upward ejector and downward ejector
帶有悶車解除裝置，操作方便
With the device can be lifted to interrupt operation, easy to operate
具有較大的裝模高度調節量，增加模具的適用范圍
Its sufficient die height adjustment range expands application scope for molding die
主要潤滑采用濃油強制自動潤滑，滑塊導軌采用自動稀油潤滑
Its main lubrication is concentrated oil-forced automatic lubrication, with cam-block guide rail automatically lubricated by thin oil
|
參數(Specification) |
JARD31-315H |
JARD31-315 |
JARD31-400 |
JARD31-400B |
JARD31-400H |
||
|
公稱力（千牛） Nominal pressure(KN) |
3150 |
3150 |
4000 |
4000 |
4000 |
||
|
公稱力行程（毫米） Nominal pressure stroke(mm) |
10 |
10 |
10 |
10 |
10 |
||
|
滑塊行程長度（毫米） Slide stroke(mm) |
500 |
250 |
250 |
350 |
500 |
||
|
滑塊行程次數（次/分鐘） Strokes of slide(spm) |
30 |
60 |
60 |
35 |
30 |
||
|
最大裝模高度（毫米） Max. die height(mm) |
550 |
550 |
550 |
550 |
650 |
||
|
裝模高度調節量（毫米） Die height adjustment(mm) |
60 |
60 |
60 |
60 |
60 |
||
|
滑塊底面尺寸 （毫米） Slider bottom size(mm) |
前后F.B |
700 |
700 |
750 |
750 |
750 |
|
|
左右L.R |
850 |
850 |
900 |
920 |
920 |
||
|
工作臺板尺寸 （毫米） Bolster area(mm) |
前后F.B |
800 |
800 |
900 |
900 |
900 |
|
|
左右L.R |
950 |
950 |
1000 |
1000 |
1000 |
||
|
上打料裝置 Downward ejector |
氮?dú)鈴椈?/span> |
/ |
/ |
剛性打料 |
氮?dú)鈴椈?/span> |
||
|
下頂料裝置upward ejector |
頂料形式 Mode |
機械+氣動 |
/ |
/ |
/ |
機械+氣動 |
|
|
頂料力(千牛) Capacity（KN） |
200（機械） |
/ |
/ |
/ |
200（機械） |
||
|
行程(毫米) Stroke（mm） |
70機+50氣 |
/ |
/ |
/ |
70機+50氣 |
||
|
主電機功率（千瓦） Main motor power(KW) |
45 |
37 |
45 |
45 |
55 |
||
|
外形尺寸（毫米） Overal dimensions(mm) |
前后F.B |
2590 |
3050 |
3230 |
3240 |
2950 |
|
|
左右L.R |
3330 |
3710 |
3810 |
3610 |
3630 |
||
|
壓機地面以上高度（毫米） Height above floor(mm) |
5660 |
5150 |
5210 |
5580 |
5910 |
||
|
參數(Specification) |
JARD31-500 |
JARD31-500B |
JARD31-630 |
JARD31-630C |
JARD31-630B |
||
|
公稱力（千牛） Nominal pressure(KN) |
5000 |
5000 |
6300 |
6300 |
6300 |
||
|
公稱力行程（毫米） Nominal pressure stroke(mm) |
10 |
10 |
10 |
10 |
10 |
||
|
滑塊行程長度（毫米） Slide stroke(mm) |
250 |
400 |
250 |
350 |
420 |
||
|
滑塊行程次數（次/分鐘） Strokes of slide(spm) |
55 |
32 |
55 |
30 |
30 |
||
|
最大裝模高度（毫米） Max. die height(mm) |
650 |
600 |
600 |
700 |
650 |
||
|
裝模高度調節量（毫米） Die height adjustment(mm) |
60 |
60 |
60 |
100 |
60 |
||
|
滑塊底面尺寸 （毫米） Slider bottom size(mm) |
前后F.B |
800 |
800 |
850 |
850 |
850 |
|
|
左右L.R |
950 |
950 |
1000 |
1100 |
1000 |
||
|
工作臺板尺寸 （毫米） Bolster area(mm) |
前后F.B |
950 |
950 |
1000 |
1000 |
1000 |
|
|
左右L.R |
1050 |
1050 |
1100 |
1200 |
1100 |
||
|
上打料裝置 Downward ejector |
/ |
/ |
/ |
剛性打料 |
/ |
||
|
下頂料裝置upward ejector |
頂料形式 Mode |
/ |
/ |
/ |
機械+氣動 |
機械+氣動 |
|
|
頂料力(千牛) Capacity（KN） |
/ |
/ |
/ |
200（機械） |
150（機械） |
||
|
行程(毫米) Stroke（mm） |
/ |
/ |
/ |
120機+50氣 |
70機+30氣 |
||
|
主電機功率（千瓦） Main motor power(KW) |
55 |
55 |
55 |
75 |
75 |
||
|
外形尺寸（毫米） Overal dimensions(mm) |
前后F.B |
3480 |
3440 |
3815 |
3545 |
3550 |
|
|
左右L.R |
4030 |
3670 |
4215 |
4190 |
4100 |
||
|
壓機地面以上高度（毫米） Height above floor(mm) |
5560 |
5800 |
5695 |
6040 |
6150 |
||
|
參數(Specification) |
JARD31-630H |
JARD31-800 |
JARD31-800H |
JARD31-1000 |
JARD31-1250 |
||
|
公稱力（千牛） Nominal pressure(KN) |
6300 |
8000 |
8000 |
10000 |
12500 |
||
|
公稱力行程（毫米） Nominal pressure stroke(mm) |
10 |
10 |
10 |
10 |
8 |
||
|
滑塊行程長度（毫米） Slide stroke(mm) |
600 |
280 |
600 |
280 |
300 |
||
|
滑塊行程次數（次/分鐘） Strokes of slide(spm) |
30 |
50 |
30 |
50 |
50 |
||
|
最大裝模高度（毫米） Max. die height(mm) |
650 |
700 |
800 |
750 |
800 |
||
|
裝模高度調節量（毫米） Die height adjustment(mm) |
60 |
60 |
60 |
60 |
60 |
||
|
滑塊底面尺寸 （毫米） Slider bottom size(mm) |
前后F.B |
850 |
900 |
1000 |
950 |
1050 |
|
|
左右L.R |
1100 |
1100 |
1200 |
1150 |
1250 |
||
|
工作臺板尺寸 （毫米） Bolster area(mm) |
前后F.B |
1000 |
1100 |
1100 |
1150 |
1250 |
|
|
左右L.R |
1200 |
1200 |
1300 |
1250 |
1350 |
||
|
上打料裝置 Downward ejector |
氮?dú)鈴椈?/span> |
/ |
氮?dú)鈴椈?/span> |
/ |
/ |
||
|
下頂料裝置upward ejector |
頂料形式 Mode |
機械+氣動 |
/ |
機械+氣動 |
/ |
/ |
|
|
頂料力(千牛) Capacity（KN） |
300（機械） |
/ |
400（機械） |
/ |
/ |
||
|
行程(毫米) Stroke（mm） |
70機+50氣 |
/ |
100機+80氣 |
/ |
/ |
||
|
主電機功率（千瓦） Main motor power(KW) |
75 |
75 |
110 |
90 |
110 |
||
|
外形尺寸（毫米） Overal dimensions(mm) |
前后F.B |
2995 |
3950 |
3380 |
4130 |
4370 |
|
|
左右L.R |
4170 |
4550 |
4590 |
4920 |
5050 |
||
|
壓機地面以上高度（毫米） Height above floor(mm) |
6330 |
5850 |
6675 |
6200 |
6510 |
||
|
型號(type)
參數(Specification) |
JARD31-1600 |
JARD31-2000 |
||
|
公稱力（千牛） Nominal pressure(KN) |
16000 |
20000 |
||
|
公稱力行程（毫米） Nominal pressure stroke(mm) |
6 |
6 |
||
|
滑塊行程長度（毫米） Slide stroke(mm) |
300 |
330 |
||
|
滑塊行程次數（次/分鐘） Strokes of slide(spm) |
50 |
45 |
||
|
最大裝模高度（毫米） Max. die height(mm) |
850 |
950 |
||
|
裝模高度調節量（毫米） Die height adjustment(mm) |
60 |
60 |
||
|
滑塊底面尺寸 （毫米） Slider bottom size(mm) |
前后F.B |
1200 |
1350 |
|
|
左右L.R |
1400 |
1500 |
||
|
工作臺板尺寸 （毫米） Bolster area(mm) |
前后F.B |
1300 |
1500 |
|
|
左右L.R |
1500 |
1600 |
||
|
上打料裝置 Downward ejector |
/ |
/ |
||
|
下頂料裝置upward ejector |
頂料形式 Mode |
/ |
/ |
|
|
頂料力(千牛) Capacity（KN） |
/ |
/ |
||
|
行程(毫米) Stroke（mm） |
/ |
/ |
||
|
主電機功率（千瓦） Main motor power(KW) |
132 |
160 |
||
|
外形尺寸（毫米） Overal dimensions(mm) |
前后F.B |
4730 |
5070 |
|
|
左右L.R |
5200 |
5900 |
||
|
壓機地面以上高度（毫米） Height above floor(mm) |
6710 |
7450 |
||
